BRICOLAGE.- LA EMISORA DE HF RADIOAFICIONADOS (B.L.U.) .- I

Vamos a instalar un radio emisor de radioaficionados con idea de poder recibir información meteorológica en algunos puntos donde la emisora de VHF no es suficiente.

De la mano de algunos conocidos del foro La taberna del Puerto como "Olaje",  "Veleronagui"," Dunic" y otros Radioaficionados de mi zona como Cerdán y mucha... mucha lectura en Internet.

Hemos recibido emisora y acoplador y un mástil plegable para hacer una antena desde una tienda de radioaficionados On line
Lo primero de todo vamos a confeccionar la  antena, para lo cual introducimos un cable de 2,5 mm por los diferentes tramos del bástago plegable. Cada tramo vamos fijando el hilo con Silicona, para evitar ruidos y que se pliegue la antena. Al fijar cada tramo con el anterior, lo pegamos con cianocrilato, sellando la junta para evitar entradas de agua.


Como la longitud total es de 12,5 metros, los dos últimos tramos los vamos a poner dobles para dar mas consistencia a la antena en la parte que pega al casco, ya que seguramente será donde todo el mundo querra agarrarse. La longitud total es de casi nueve metros con 8,30 metros de hilo dentro de la funda.

Hemos dejado un par de metros de cable para unir al acoplador una vez que nos midan la estacionaria con un aparatejo alguno de los entendidos, pero en principio hay una tabla de medidas "prohibidas" en la docuemntación del acoplador, fáciles de evitar.
Para sujetar la antena y separarla de la zona de giro de los generadores eólicos vamos autilizar un soporte "glomex" al que vamos a personalizar un poco. Como es demasiado largo le vamos a hacer un corte con un disco

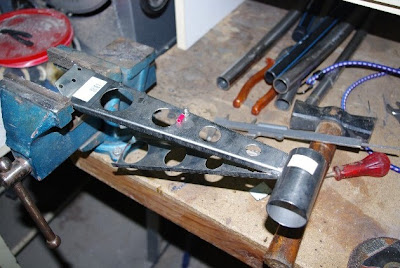

Luego le daremos la forma del tubo donde fijaremos el soporte y prepararemos los taladros para los remaches. Al mismo tiempo haremos un taladro para poner un pasador que recoja la antena
La parte inferior la hacemos descansar sobre otro soporte de glomex, encintando con cinta autobulcanizable  para compensar el espesor de la glomex hasta el hueco de la antena. Luego lo atravesaremos con un pasador. Esta cinta hará de "sinenblok" para no transmitir bivraciones de la antena al casco que resultarian molestas en el camarote

En la parte superior tambien rellenaremos con cinta autobulcanizable y pondremos otro pasador

La antena ha resistido de momento rafagas de 45 nudos sin problemas. Flexa al viento, pero nada mas. La recepción es magnífica para nuestros propósitos. Hemos recibido desde Málaga emisiones de meteo de Las Palmas y Cabo de Peñas en Asturias y una Italiana con mas dificultad.
El acoplador está situado a escasos 30 centimetros de la base de la antena, ya en el interior del barco, El hilo de la antena pasa por un pasacascos estanco situado dentro de la base de la antena para mayor protección.
Del acoplador salen conexiones a la placa porosa, a la antena, a la emisora y a la alimentación de corriente.

Desde el acoplador sale un cable de antena RG235 de doble malla, que junto con el cable de alimentación discurre por un sitio diferente a toda la electrónica del barco, hasta el cuadro de  control ,  por un tubo de tipo Bergman blindado, recorriendo unos cuatro metros.

Hemos optado por no perforar hueco para la emisosra, con lo que mediante la fresadora de Dremell se ha efectuado un encastre para la carátula y fijado con unos puntos de silicona. Se ha dejado un espacio para colocar un altavoz externo


RELACION DE MATERIAL Y PRECIOS Y PROVEEDOR.- ( Febrero de 2010)

Emisora Yaesu 875 D-------------------- PROYECTO4--------- 661,20 €
Acoplador CG-3000--------------------- PROYECTO4---------292,12 €
Mastil plegable fibra 12,5 m GFK 12----- PROYECTO4---------  45,41 €
Hilo antena 2,5 mm 20 metros------------ BAUHAUS-----------     4,00 €
Pasa cascos estanco inox----------------- tienda Electrónica-----      6,00 €
Cable antena RG-214 ( 8 metros)-------- tienda Electrónica-----    36.00 €
Conectores antena  (2 Unidades)--------- tienda Electrónica-----      4,00 €
Placa Porosa C-48---------------------- TRAVINAUTIC -----     99,00 €
Soporte Glomex Ra135----------------- TRAVINAUTIC ----       11,80 €
Soporte Inox Glomex V9193------------ TRAVINAUTIC------     22,20 €
------------------------------------------TOTAL---------------1.181.81 €
Los precios llevan Iva y portes ( No me los cobraron) incluidos
A esto hay que añadir una cuota de 30.00 € para darse de alta como radioescucha en la U.R.E. ( Unión de Radio-aficionados Españoles) que te mandan un libro con el temario delos examenes para obtener los indicativos por si quieres "enredar" en esta afición.

Los primeros dias me he sentido un tanto perdido, pues mis previsibles maestros, están de travesía a Sevilla y no puedo contactar con ellos y tampoco quiero abusar de llamadas de teléfono.

Pero enseguida encuentro la frecuecia marítima  2.182 Mhz  equivalente al canal 16 de VHF ( por cierto que con la enisora se tienen también los canales de VHF, aunque hay que poner las frecuencias

Desde aquí lanzan un aviso y te dicen en que frecuencia puedes oir la meteo. Consigo oir un parte de Italia y naturalmente el de Tarifa Radio 1.704 khz ( a unas ochenta millas) como si estubieran dentro del barco


Ahora me hace falta localizar en los derroteros las frecuencias y horas en otras zonas.

Mientras tanto voy escuchando y sintonizando a otras emisoras en las frecuencias desde 7.050,00 a 7.150,00 MHZ y haciendome al canto, modos y maneras de este nuevo aparato.

En cuanto a transmitir, no quiero empezar a hacer nada hasta tener certeza de que la estación está bien instalada. De momento el plano de tierra lo hago con una conexión a los candeleros, ya que la placa porosa no la puedo poner hasta sacar el barco del agua.

La conexión al ordenador merece un capítulo aparte.
